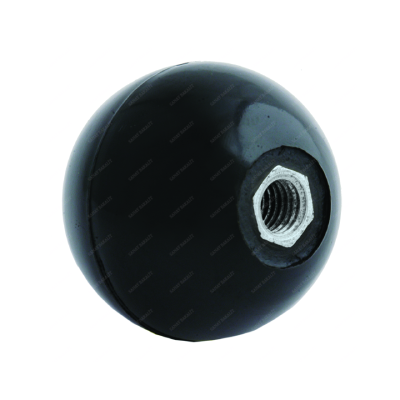

Bakalit Topuz Somunlu

Bakalit başlı topuz, ergonomik kavrama sağlayan formu ve dayanıklı bakalit gövdesi sayesinde el ile ayar, sıkma ve sabitleme işlemlerinde pratik kullanım sunan endüstriyel bir kontrol elemanıdır. Isıya, darbelere ve kimyasallara karşı dirençli yapısıyla uzun ömürlüdür. Teknik tablodan yapacağınız seçime karşılık gelen Referans kodunu ürün seçeneklerinden bulup sepetinize atabilirsiniz.

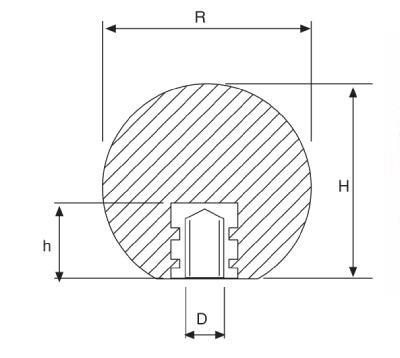

📊 Ölçü Tablosu

Aşağıdaki tabloda Bakalit Topuz Somunlu için standart ölçü değerleri yer almaktadır. Uygulama alanına göre uygun çap ve boy seçimi yapılmalıdır.

NO	ØR (mm)	D (M)	h (mm)	H (mm)	Referans
1	Ø25 mm	M 5	10 mm	24 mm	T 25 5
1	Ø25 mm	M 6	12 mm	24 mm	T 25 6
1	Ø25 mm	M 8	12 mm	24 mm	T 25 8
2	Ø30 mm	M 6	12 mm	29 mm	T 30 6
2	Ø30 mm	M 8	12 mm	29 mm	T 30 8
2	Ø30 mm	M 10	12 mm	29 mm	T 30 10
3	Ø35 mm	M 6	17 mm	34 mm	T 35 6
3	Ø35 mm	M 8	17 mm	34 mm	T 35 8
3	Ø35 mm	M 10	17 mm	34 mm	T 35 10
4	Ø40 mm	M 8	17 mm	39 mm	T 40 8
4	Ø40 mm	M 10	17 mm	39 mm	T 40 10
4	Ø40 mm	M 12	17 mm	39 mm	T 40 12
5	Ø46 mm	M 8	22 mm	46 mm	T 46 8
5	Ø46 mm	M 10	22 mm	46 mm	T 46 10
5	Ø46 mm	M 12	22 mm	46 mm	T 46 12
6	Ø70 mm	M 8	22 mm	50 mm	T 50 8
6	Ø70 mm	M 10	22 mm	50 mm	T 50 10
6	Ø70 mm	M 12	22 mm	50 mm	T 50 12
6	Ø70 mm	M 14	22 mm	50 mm	T 50 14
6	Ø70 mm	M 16	22 mm	50 mm	T 50 16

📌 Teknik Notlar

Makine ayar mekanizmaları, pozisyonlama sistemlerinin manivela kollarında kullanılır.
Ergonomik yapısı sayesinde, manivela kollarını el ile kavramayı kolaylaştırır .
Tekrarlı işlemlerde eli yormaz, konforlu bir çalışma sağlar.
Bakalit hammaddesi aşınmaya karşı dayanıklıdır, uzun süreli kullanmaya uygundur.
