Bakalit Armudi Döner Kol
Açıklama

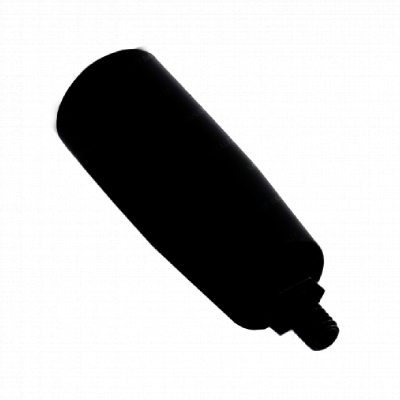

Bakalit Armudi Döner Kol
Bakalit döner kol, makina volantlarına takılarak el ile ayar, konumlandırma ve sıkma işlemlerinin güvenli şekilde yapılmasını sağlayan, ısıya ve mekanik etkilere dayanıklı bakalit malzemeden üretilmiş kumanda koludur.
📊 Ölçü Tablosu
Aşağıdaki tabloda Bakalit Kelebek Başlı Cıvata için standart ölçü değerleri yer almaktadır. Uygulama alanına göre uygun çap ve boy seçimi yapılmalıdır.
| NO | ØR (mm) | D (M) | e (mm) | H (mm) | Referans |
|---|---|---|---|---|---|
| 1 | Ø17 mm | M 6 | 13 mm | 40 mm | ADK 1 6 |
| 1 | Ø17 mm | M 8 | 13 mm | 40 mm | ADK 1 8 |
| 2 | Ø20 mm | M 6 | 13 mm | 50 mm | ADK 2 6 |
| 2 | Ø20 mm | M 8 | 13 mm | 50 mm | ADK 2 8 |
| 3 | Ø25 mm | M 8 | 17 mm | 73 mm | ADK 3 8 |
| 3 | Ø25 mm | M 10 | 17 mm | 73 mm | ADK 3 10 |
| 4 | Ø27 mm | M 8 | 20 mm | 89 mm | ADK 4 8 |
| 4 | Ø27 mm | M 10 | 20 mm | 89 mm | ADK 4 10 |
| 4 | Ø27 mm | M 12 | 20 mm | 89 mm | ADK 4 12 |
| 5 | Ø31 mm | M 10 | 20 mm | 115 mm | ADK 5 10 |
| 5 | Ø31 mm | M 12 | 20 mm | 115 mm | ADK 5 12 |
📌 Teknik Notlar
- Pratik sıkma/sökme gereken bağlantılarda el ile çabuk sıkma ve sökme yapmayı sağlar .
- Isıya ve kimyasallara dayanıklı bakalit başlığı sayesinde elektrik, makine ve endüstriyel uygulamalarda güvenli ve pratik kullanım sunar.
- Tekrarlı sökme-takma işlemlerinde yüzey deformasyonu oluşturmaz.
- Hassas pozisyonlama gerektiren uygulamalar için uygundur.
