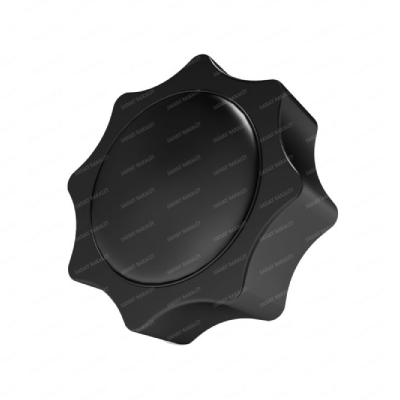

Bakalit Kelebek Başlı Somun

Bakalit başlı kelebek somun, el ile kolay sıkma ve sökme imkânı sağlayan, ergonomik kanat yapısına sahip bir bağlantı elemanıdır. Isıya ve kimyasallara dayanıklı bakalit başlığı sayesinde elektrik, makine ve endüstriyel uygulamalarda güvenli ve pratik kullanım sunar. Teknik tablodan yapacağınız seçime karşılık gelen Referans kodunu ürün seçeneklerinden bulup sepetinize atabilirsiniz.

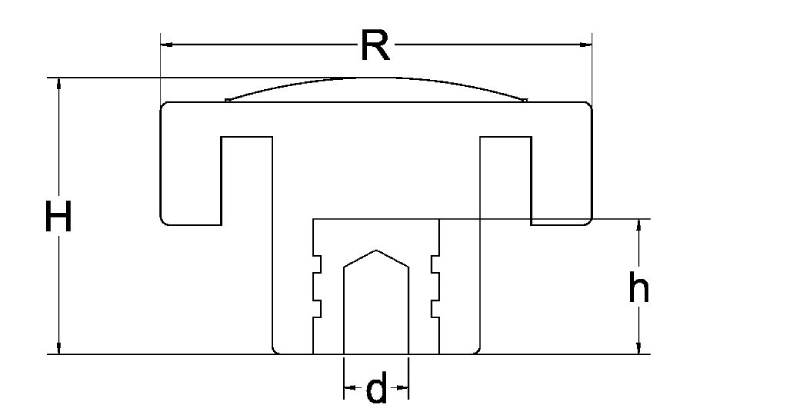

📊 Ölçü Tablosu

Aşağıdaki tabloda Bakalit Kelebek Başlı Somun için standart ölçü değerleri yer almaktadır. Uygulama alanına göre uygun çap ve boy seçimi yapılmalıdır.

NO	ØR (mm)	d (M)	h (mm)	H (mm)	Referans
1	Ø30 mm	M 5	10 mm	24 mm	K1 5 B
1	Ø30 mm	M 6	12 mm	24 mm	K1 6 B
1	Ø30 mm	M 8	12 mm	24 mm	K1 8 B
2	Ø40 mm	M 6	17 mm	30 mm	K2 6
2	Ø40 mm	M 8	17 mm	30 mm	K2 8
2	Ø40 mm	M 10	17 mm	30 mm	K2 10
3	Ø50 mm	M 6	17 mm	32 mm	K3 6 B
3	Ø50 mm	M 8	17 mm	32 mm	K3 8 B
3	Ø50 mm	M 10	17 mm	32 mm	K3 10 B
3	Ø50 mm	M 12	17 mm	32 mm	K3 12 B
4	Ø60 mm	M 8	17 mm	36 mm	K4 8 B
4	Ø60 mm	M 10	17 mm	36 mm	K4 10 B
4	Ø60 mm	M 12	17 mm	36 mm	K4 12 B
5	Ø70 mm	M 10	22 mm	44 mm	K5 10 B
5	Ø70 mm	M 12	22 mm	44 mm	K5 12 B
5	Ø70 mm	M 14	22 mm	44 mm	K5 14 B
5	Ø70 mm	M 16	22 mm	44 mm	K5 16 B

📌 Teknik Notlar

Pratik sıkma/sökme gereken bağlantılarda el ile çabuk sıkma ve sökme yapmayı sağlar .
Isıya ve kimyasallara dayanıklı bakalit başlığı sayesinde elektrik, makine ve endüstriyel uygulamalarda güvenli ve pratik kullanım sunar.
Tekrarlı sökme-takma işlemlerinde yüzey deformasyonu oluşturmaz.
Hassas pozisyonlama gerektiren uygulamalar için uygundur.
